Обратный клапан высокого давления Oleodinamica Marchesini VU

Обратный клапан высокого давления свободно пропускает гидропоток только в одну сторону.

Давление открытия клапана устанавливается при производстве обратного клапана и не может изменяться при эксплуатации.

Подключение обратного клапана высокого давления в гидросистему:

  • Напрная магистраль монтируется на порт V.
  • Линия исполнительного механизма монтируется на порт С.
  • Свободная подача потока из порта V от напорной магистрали - к порту C до исполнительного устройства.
  • В обратную сторону подача потока невозможна.
  • Обратный поток регулируется вращением алюминиевой ручки.
Давление открывания, отличное от стандартного: 1-3-5-8 Бар производится по специальному заказу. Мы рекомендуем уточнить в описании заказываемых клапанов желаемое значение давления открытия обратного гидроклапана высокого давления.

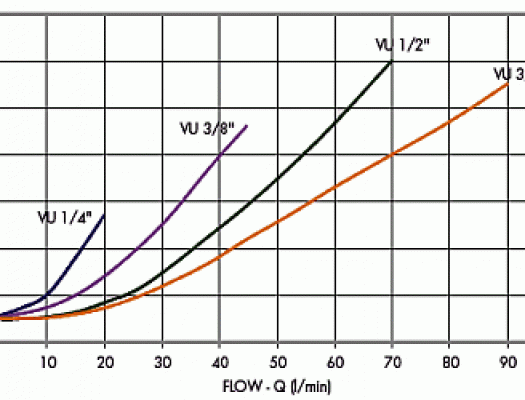

Обратный клапан высокого давления VU
Код Наименование Расход макс. л/мин Давление max Bar Давление открытия Bar
V0592 обратный клапан ВД VU 1/8" 3 350 ±0,4/0,7
V0590 обратный клапан ВД VU 1/4" 20 350 ±0,4/0,7
V0600 обратный клапан ВД VU 3/8" 45 350 ±0,4/0,7
V0610 обратный клапан ВД VU 1/2" 70 350 ±0,4/0,7
V0620 обратный клапан ВД VU 3/4" 110 350 ±0,4/0,7
V0630 обратный клапан ВД VU 1" 160 350 ±0,4/0,7
V0631 обратный клапан ВД VU 1.1/4" 200 350 1
V0632 обратный клапан ВД VU 1/1/2" 300 350 1

Для монтирования обратного клапана к рукаву высокого довления применяют штуцера BSP с цилиндрической трубной резьбой и уплотнительные кольца USIT-R.

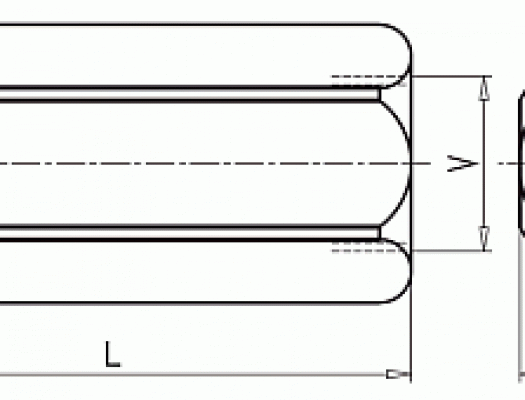

Код Наименование Резьба V, С Длина L S D Вес кг
V0592 обратный клапан ВД VU 1/8" 1/8" 44 14 16 0,038
V0590 обратный клапан ВД VU 1/4" 1/4" 62 19 21 0,104
V0600 обратный клапан ВД VU 3/8" 3/8" 68 24 26,5 0,184
V0610 обратный клапан ВД VU 1/2" 1/2" 77 30 34 0,322
V0620 обратный клапан ВД VU 3/4" 3/4" 88 36 40 0,492
V0630 обратный клапан ВД VU 1" 1" 105 41 46 0,676
V0631 обратный клапан ВД VU 1.1/4" 1.1/4" 135 55 63 1,646
V0632 обратный клапан ВД VU 1.1/2" 1.1/2" 145 60 69 1,950
