Дивертор 3-х ходовой DF 3


Оставить заявку

3х ходовой дивертор высокого давления — представляет собой гидрораспределитель упрощённой конструкции, и применяется для монтирования фитингов BSP.

С помощью дивертора осуществляется переключение потоков гидросистем на полном рабочем давлении.

Особенности конструкции

  • Корпус гидрораспределителя произведён способом литья из чугуна высокой прочности.
  • Внутренние части крана высокого давления сделаны из закаленных сталей высокого качества.

Рекомендации по установке дивертора высокого давления

При установке крана для присоединения напорной магистрали следует применять порт Р, для управления — порты А и В.

Дивертор 3-х ходовой DF 3

Варианты гидросхем

3х ходовой дивертор изготавливается в двух вариантах гидросхем:

  • дивертор по схеме с закрытым центром
  • дивертор по схеме с открытым центром (основное исполнение)

Когда ручка находится в центральном положении все порты Р, А и В связаны — центр открыт.

3х ходовой дивертор по гидросхеме с открытым центром.
3х ходовой дивертор по гидросхеме закрытым центром.

Дивертор с закрытым центром поставляется по отдельному заказу.

Дивертор такого типа в маркировке имеет добавочный индекс /CC.

Так же по отдельному заказу поставляются гидрораспределители с закрытым центром с рабочим давлением до 400 бар.

Дивертор на повышенное давление в маркировке имеет добавочный индекс /AP.

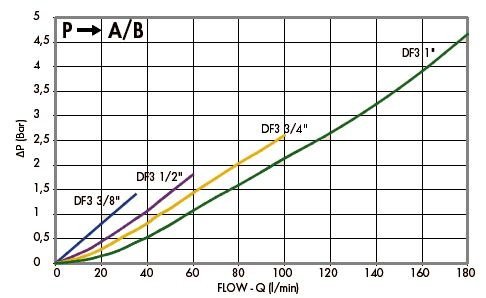

Параметры потока и давления 3х ходовых диверторов высокого давления

Код Наименование Расход макс. л/мин Pраб макс bar
V0880 дивертор DF 3 VIE 3/8″ 35 250
V0890 дивертор DF 3 VIE 1/2″ 60 250
V0900 дивертор DF 3 VIE 3/4″ 100 250
V0910 дивертор DF 3 VIE 1″ 180 250
3х ходовой дивертор может иметь незначительные утечки. Для соединения со штуцером BSP рекомендуется применять уплотнения USIT-R.

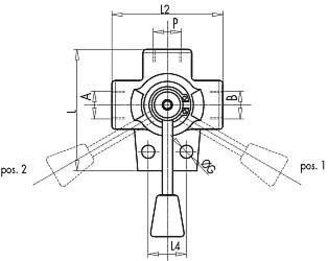

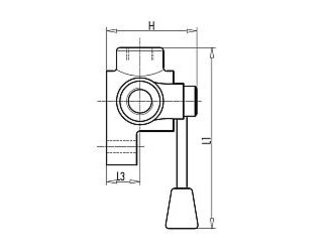

Габаритные и установочные размеры 3х ходовых диверторов высокого давления

Код Наименование Резьба P, A, B L мм L1 мм L2 мм L3 мм L4 мм ?G мм H мм Вес кг
V0880 дивертор DF 3 VIE 3/8″ BSP 3/8″ 76 140 68 25 26 8,5 67 0,914
V0890 дивертор DF 3 VIE 1/2″ BSP 1/2″ 87 145 80 28 32 8,5 70 1,392
V0900 дивертор DF 3 VIE 3/4″ BSP 3/4″ 103 150 94 30 32 11 78 2,03
V0910 дивертор DF 3 VIE 1″ BSP 1″ 105 152 98 30 32 11 82 2,144
