Гидрозамки двойного действия Oleodinamica Marchesini VBPDE (клапан запорно регулирующий двунаправленный)

Гидрозамок двустороннего действия применяется для блокирования движения исполнительного механизма (например гидроцилиндра) в в обоих направлениях.

Пока нет давления на линии управления гидрозамок свободно пропускает гидравлический поток масла в одной магистрали и запирает поток во второй магистрали гидроцилиндра.

Подключение гидрозамка двухстороннего действия в систему

На порты V1 и V2 подключается напорная магистраль.
На порт C1 и C2 подключается трубопроводы исполнительного механизма.

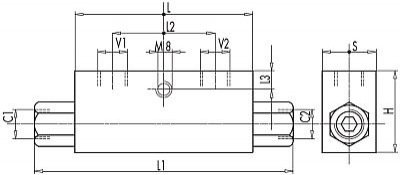

Порты показаны на установочном чертеже и гидросхеме гидрозамка.

Уважаемые покупатели! Информацию об ассортименте, ценах и наличии уточняйте у нашего менеджера

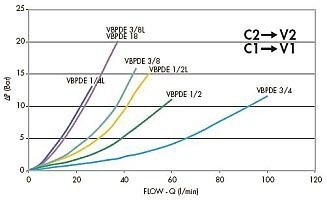

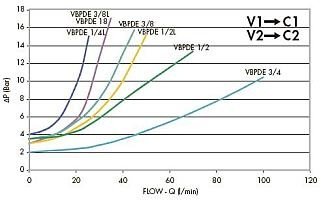

Параметры давления двунаправленных гидрозамков VBPDE

Код	Наименование	Коэф управления	Расход max л/мин	P max Bar	Давление открытия Bar
V0010	Гидрозамок VBPDE 1/4″ L	1:5,5	20	350	4
V0020	Гидрозамок VBPDE 3/8″ L	1:5,5	35	350	3
V0030	Гидрозамок VBPDE 1/2″ L	1:5	50	350	3
V0050	Гидрозамок VBPDE 3/8″	1:5	45	350	3,5
V0060	Гидрозамок VBPDE 18	1:5	45	350	3,5
V0070	Гидрозамок VBPDE 1/2″	1:4	70	350	3,5
V0040	Гидрозамок VBPDE 3/4″	1:4	100	300	2

Для соединения гидрозамка с РВД используются штуцера BSP с цилиндрической резьбой. Исключение гидрозамок VBPDE 18, для присоединения к нему используйте метрические фитинги.

Код	Наименование	Резьба V1, V2, C1, C2	L мм	L1 мм	L2 мм	L3 мм	H мм	S мм	Вес кг
V0010	Гидрозамок VBPDE 1/4″ L	BSP 1/4″	64	113	36	8	40	30	0,636
V0020	Гидрозамок VBPDE 3/8″ L	BSP 3/8″	80	128	38	8	40	30	0,736
V0030	Гидрозамок VBPDE 1/2″ L	BSP 1/2″	90	142	45	8	45	35	1,042
V0050	Гидрозамок VBPDE 3/8″	BSP 3/8″	90	156	45	8	45	35	1,174
V0060	Гидрозамок VBPDE 18	M18X1,5	90	156	45	8	45	35	1,156
V0070	Гидрозамок VBPDE 1/2″	BSP 1/2″	80	144	40	18	60	35	1,284
V0040	Гидрозамок VBPDE 3/4″	BSP 3/4″	100	192	46	8	60	40	1,916
