Дроссель с обратным клапаном тонкой настройки Oleodinamica Marchesini VRFU 90°

Дроссель с обратным клапаном тонкой настройки Oleodinamica Marchesini VRFU 90° в одну сторону свободно пропускает гидропоток, а при обратном потоке - дросселирует давление.

Давление открытия обратного клапана назначается регулирующим элементом и может меняться при работе.

Подключение дросселя с обратным клапаном тонкой настройки в гидросистему:

  • Напрная магистраль монтируется на порт V.
  • Линия исполнительного механизма монтируется на порт С.
  • Свободная подача потока из порта V от напорной магистрали - к порту C до исполнительного устройства.
  • В зависимости от настройки обратного клапана дросселируется поток в обратную сторону.
  • Обратный поток регулируется вращением алюминиевой ручки.
ВАЖНАЯ ИНФОРМАЦИЯ! Так как на ручке регулировки находится стопорный винт, его необходимо ослабить перед регулировкой обратного клапана дросселя. После завершения изменений настроек затяните стопорный винт для фиксации настройки и работы в условиях вибрации.
Дроссель с обратным клапаном VRFU 90°

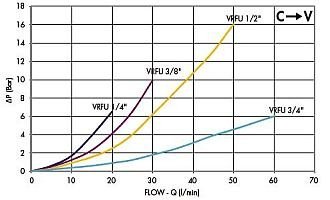

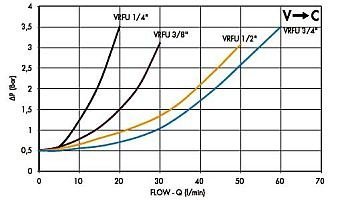

Параметры давления дросселя с обратным клапаном тонкой настройки Oleodinamica Marchesini VRFU 90°.

Код Наименование Расход max л/мин Давление max Bar Давление открытия Bar
V0581 дроссель с регулятором обр клапана VRFU 90° 1/4" 15 350 0,5
V0582 дроссель с регулятором обр клапана VRFU 90° 3/8" 30 350 0,5
V0583 дроссель с регулятором обр клапана VRFU 90° 1/2" 50 350 0,5
V0588 дроссель с регулятором обр клапана VRFU 90° 3/4" 60 280 0,5

Для монтирования дросселя с обратным клапаном тонкой настройки к рукаву высокого довления применяют штуцера BSP с цилиндрической трубной резьбой и уплотнительные кольца USIT-R.

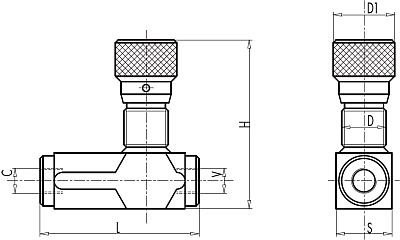

Код Наименование Резьба V, С L Резьба D D1 H S Вес кг
V0581 дроссель с регулятором обр клапана VRFU 90° 1/4" BSP G1/4" 73 M22X1,5 32 82 25 0,416
V0582 дроссель с регулятором обр клапана VRFU 90° 3/8" BSP G3/8" 83 M22X1,5 32 82 25 0,420
V0583 дроссель с регулятором обр клапана VRFU 90° 1/2" BSP G1/2" 94 M22X1,5 32 87 30 0,582
V0588 дроссель с регулятором обр клапана VRFU 90° 3/4" BSP G3/4" 118 M35X1,5 42 108,5 40 1,360

Дроссель с обратным клапаном тонкой настройки Oleodinamica Marchesini VRFU 90° может крепиться в любую панель управления. Для закрепления корпуса дросселя в панели имеется метрическая наружная резьба, в таблице ее размер указан в столбце D.
