Быстроразъемные соединения - Серия S

Оставить заявку

Система фиксации: Резьба

Запорный механизм: Тарельчатый клапан

Возможности соединения: под остаточным давлением или без давления

Разъединение под давлением: только под остаточным давлением

Резьбы: BSP, NPTF

Размеры: 1/4″, 3/8″, 1/2″, 3/4″, 1″, 1.1/4 «, 1.1/2 «, 2», 2.1/2 «, 3»

Использование данного типа соединения характеризуется повышенной безопасностью, ввиду наличия в них защиты от случайного раскрытия. Также соединение данного типа отличается механической прочностью: отлично находят применение в гидравлических системах тяжелого типа, даже при неблагоприятных условиях окружающей среды, выдерживает высокие рабочие давления. Популярные в промышленности Европы, используются в черной металлургии, нефтедобывающем сегменте, в экскаваторной технике.

Уважаемые покупатели! Информацию об ассортименте, ценах и наличии уточняйте у нашего менеджера

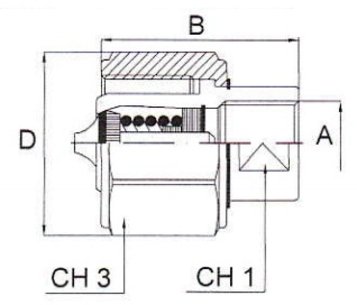

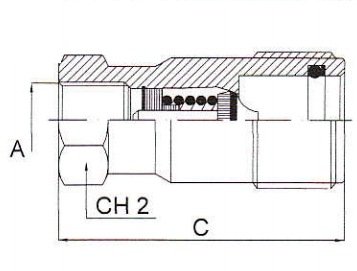

Диаметр	Розетка	Ниппель	Резьба	B, мм	C, мм	D3, мм	L, мм	CH 1, мм	CH 2, мм	CH 3, мм
6	SF 10-04	SM 10-04	1/4	39	50	31	72	17	19	28
10	SF 10-06	SM 10-06	3/8	44	58	36	83	20	27	34
12	SF 10-08	SM 10-08	1/2	47	75	47	100	27	32	42
20	SF 10-12	SM 10-12	3/4	50	91	56	118	32	38	50
25	SF 10-16	SM 10-16	1	63	85	67	120	41	45	60
32	SF 10-20	SM 10-20	1 1/4	70	105	79	141	50	55	70
38	SF 10-24	SM 10-24	1 1/2	72	105	90	141	55	60	80

Диаметр	Розетка	Ниппель	Вес розетки, грамм	Вес ниппеля, грамм	Рабочее давление, атм	Разрывное давление, атм
6	SF 10-04	SM 10-04	0,100	0,080	500	2000
10	SF 10-06	SM 10-06	0,180	0,150	450	1800
12	SF 10-08	SM 10-08	0,392	0,260	400	1600
20	SF 10-12	SM 10-12	0,550	0,370	350	1400
25	SF 10-16	SM 10-16	0,700	0,660	300	1200
32	SF 10-20	SM 10-20	1,030	1,000	250	1000
38	SF 10-24	SM 10-24	1,200	1,350	220	880
