Гидрозамки одинарного действия Oleodinamica Marchesini VBPSE (Клапан запорно регулирующий однонаправленный)

Гидрозамок одностороннего действия применяется для блокирования движения исполнительного механизма (например гидроцилиндра) в одном направлении.

Гидравлический поток масла свободно пропускается гидрозамком в одном направлении и блокируется в противоположном направлении, до тех пор пока на линии управления давление не откроет запорный клапан.

Подключение гидрозамка одностороннего действия в систему

  • На порты V1 и V2 подключается напорная магистраль.
  • На порт C1 подключается свободная линия исполнительного механизма.
  • На порт C2 подключается запираемая линия исполнительного механизма.
  • Порты показаны на установочном чертеже и гидросхеме гидрозамка.



Гидрозамки одинарного действия

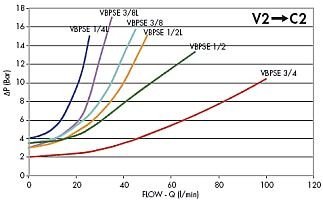

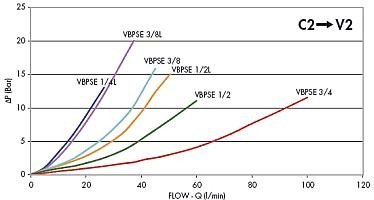

Параметры давления однонаправленных гидрозамков VBPSE

Код Наименование Коэф управления Расход max л/мин P max Bar Давление открытия Bar
V0220 Гидрозамок VBPSE 1/4" L4 VIE 1:5,5 20 350 4
V0230 Гидрозамок VBPSE 3/8" L4 VIE 1:5,5 35 350 3
V0240 Гидрозамок VBPSE 1/2" L4 VIE 1:5 50 350 3
V0250 Гидрозамок VBPSE 3/8" 4 VIE 1:5 45 350 3,5
V0260 Гидрозамок VBPSE 1/2" 4 VIE 1:4 70 350 3,5
V0245 Гидрозамок VBPSE 3/4" 4 VIE 1:4 100 350 2

Для соединения гидрозамка с РВД используются штуцера BSP с цилиндрической резьбой.

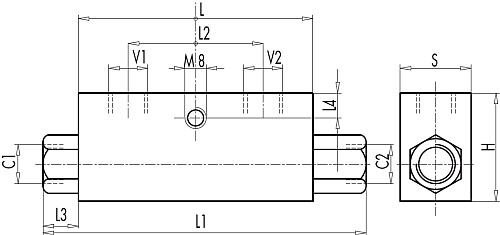

Код Наименование Резьба V1, V2, C1, C2 L мм L1 мм L2 мм L3 мм L4 мм H мм S мм Вес кг
V0220 Гидрозамок VBPSE 1/4" L4 VIE BSP 1/4" 64 106,5 36 18,5 8 40 30 0,612
V0230 Гидрозамок VBPSE 3/8" L4 VIE BSP 3/8" 80 120 38 16 8 40 30 0,706
V0240 Гидрозамок VBPSE 1/2" L4 VIE BSP 1/2" 90 133 45 17 8 45 35 0,994
V0250 Гидрозамок VBPSE 3/8" 4 VIE BSP 3/8" 90 148 45 25 8 45 35 1,130
V0260 Гидрозамок VBPSE 1/2" 4 VIE BSP 1/2" 80 134 40 23 18 60 35 1,214
V0245 Гидрозамок VBPSE 3/4" 4 VIE BSP 3/4" 100 182 48 36 8 60 40 1,792
