Быстроразъемные соединения серии А: ISO-A / ISO7241-A

Быстроразъемные соединения ISO-A, ISO7241-A - это широко распространённые БРС с клапанами конической формы (бывают и сферические клапана).

Сильной стороной БРС ISO-A, ISO7241-A является невысокая цена, а недостатком - необходимость применения заглушек из пластика из-за открытой полости в полумуфте-розетке.

Быстроразъемные соединения ISO-A, ISO7241-A устанавливаются в механизмах с небольшими нагрузками и используются для сельско-хозяйственной и коммунальной спецтехники, прицепов итд.

Клапан снижает сопротивление потоку рабочей жидкости, а шариковый затвор соединяет полумуфты, при том, что его конструкция обеспечивает взаимное вращение полумуфт БРС в замкнутом состоянии в условиях давления, предохраняя рукава высокого давления (РВД) от перекручивания.

При больших импульсных нагрузках и тяжелых условиях эксплуатации рекомендуется применение БРС типа FIRG.

В стандартном исполнении разъемы имеют уплотнения из нитриловой резины, при этом допускаются рабочие температуры в диапазоне от -10 до +110 градусов Цельсия. Для особых условий эксплуатации гидравлических разъемов БРС ISO-A устанавливаются уплотнительные кольца Viton, EPDM, и неопрен.

Разъемы ISO-A размером 1/2" разъем изготавливаются и в специальном исполнении, позволяющем размыкание полумуфт при наличии остаточного давления.

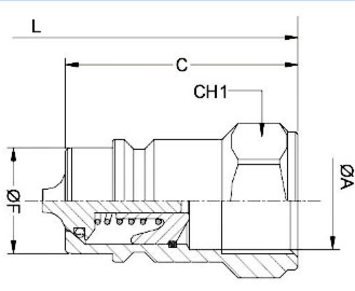

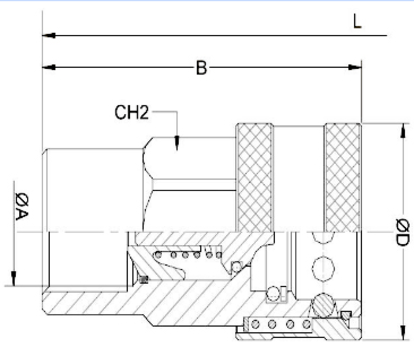

В таблице приведены справочные данные на габаритные размеры.

БРС ISO-A / ISO7241-A
Рабочее давление Д усл Код Резьба В С ØD L Ch1 Ch2 ØF
bar mm Ниппель Розетка mm mm mm mm mm mm mm
350 6 AM10-04 AF10-04 1/4"BSP 35 47,0 25 71r0 19 19 12
AM15-04 AF15-04 1/4"NPTF
315 10 AM10-06 AF10-06 3/8"BSP 39 58,0 31 79,5 22 24 17,5
AM15-06 AF15-06 3/8"NPTF
250 12 AM10-08 AF10-08 1/2"BSP 46 67,5 38 92,0 27 30 20,5
AM15-08 AF15-08 1/2"NPTF
250 20 AM10-12 AF10-12 3/4'BSP 54 81,0 46 108,0 34 38 29
AM15-12 AF15-12 3/4"NPTF
230 25 AM10-16 AF10-16 1"BSP 62 96,0 55 124,0 41 45 34
AM15-16 AF15-16 1"NPTF
230 32 AM10-20 AF10-20 1.1/4"BSP 75 117,0 65 151,0 55 50 45
AM15-20 AF15-20 1.1/4"NPTF
190 38 AM10-24 AF10-24 1.1/2"BSP 85 135,0 80 171,0 60 60 55
AM15-24 AF15-24 1.1/2"NPTF
130 50 AM10-32 AF10-32 2"BSP 10 160,0 10 201,0 75 75 65



Для соединения БРС ISO A с рукавами высокого давления РВД, в зависимости от типа резьбы BRS, используются конические штуцера BSPT или NPT или штуцера с цилиндрической резьбой BSP.

Размер ISO размер Пропускная способность Макс пропускная способность Утечка*
дюйм мм л/мин галлонов / мин л/мин галлонов / мин мл
1/4 6,3 12 3,18 12 3,18 0,70
3/8 10,0 23 6,10 46 12,19 1,20
1/2 12,5 45 11,93 90 23,85 2,10
3/4 20,0 74 19,61 148 39,22 5,20
1 25,0 100 26,50 200 53,00 9,00
1-1/4 31,5 189 50,09 378 100,17 27,00
1 1/2 40 288 76,32 750 198,75 49,00
2 50 379 100,44 1000 265,00 75,00



*Утечка - величина потери масла на цикл соединения/разъединения
