Резинометаллические уплотнения USIT-Ring (дюймовые и метрические)

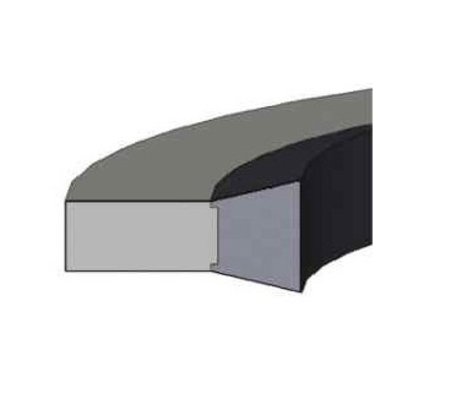

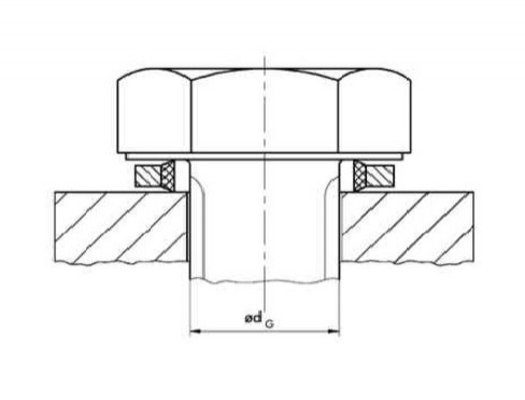

Резинометаллические самоцентрирующиеся уплотнения USIT-Ring состоят из металлической шайбы и привулканизированной резиновой уплотняющей кромки. Эти кольца уплотнительные пригодны для использования в воздухе, воде, маслах минеральных (DIN-51524), жидкостях HFAm HFB, HFC (VDMA24320), а также для уплотнения в различных гидравлических соединениях как эфективный заменитель колец из мягких металлов.





Преимущества уплотнений резинометаллических USIT-Ring:



  • Стойкость к гидравлической жидкости HFAm HFB, HFC (VDMA24320) и минеральным маслам (DIN51524).
  • Металлические кольца защищают от проседания и сверхсжатия.
  • Легкость установки, подходит для повторного монтирования.
  • Подходит для широкого диапозона давлений (высокие, низкие) и температур.





Технические данные:



  • Максимальное давление, которому противостоит уплотнительное кольцо, зависит от типоразмера и исполнения, составляет от 25 до 70 MПа.
  • Рабочая температура: от -30 °C до + 200 °C.
  • Среды: минеральные масла, синтетические масла, вода, водо-масляные эмульсии, газы.



Резинометаллические уплотнительные кольца
Наименование для заказа Типоразмер
кольца
  Мин давление
разрыва

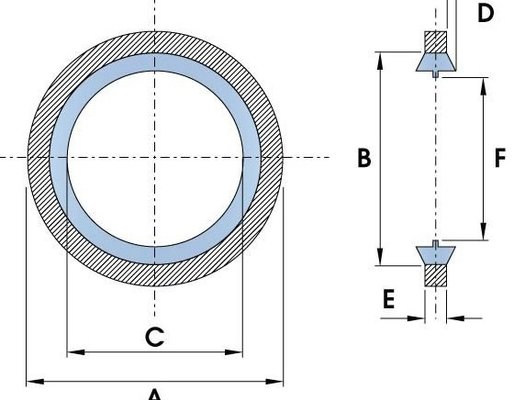

Допуски, мм:
— >

A

+0,13/
-0

B

+0,1/
-0,1

C

+0,1/
-0,1

D

+0,25/
-0

E

+0,1/
-0,1

F

+0/
-0,2

(бар)
USIT-R1/8" 1/8" 15,88 11,84 10,37 0,25 2,1 8,56 1500
USIT-R1/4" 1/4" 20,57 15,21 13,74 0,25 2,1 11,45 1550
USIT-R3/8" 3/8" 23,8 18,75 17,28 0,25 2,1 14,96 1260
USIT-R1/2" 1/2" 28,58 23,01 21,54 0,25 2,1 18,64 1150
USIT-R5/8" 5/8" 31,75 24,97 23,49 0,25 2,5 20,60 1250
USIT-R3/4" 3/4" 34,93 28,53 27,05 0,25 2,1 24,13 1060
USIT-R1" 1" 42,83 33,89 33,89 0,25 2,5 30,3 870
USIT-R1.1/4" 1.1/4" 52,38 45,93 42,93 0,25 2,5 38,96 690
USIT-R1.1/2" 1.1/2" 58,60 51,39 48,44 0,25 2,5 44,86 690
USIT-R2" 2" 73,03 63,63 60,58 0,25 2,5 56,67 700
USIT-M4 M4 7 5,4 4,5 0,3 1 3,4 1770
USIT-M6 M6 11 8 6,6 0,3 1 4,7 1680
USIT-M8 M8 14 10,4 8,7 0,3 1 6,4 1550
USIT-M10 М10 16 12,4 10,7 0,4 1,5 8,56 1350
USIT-M12 М12 18 14,4 12,7 0,4 1,5 9,73 1250
USIT-M14 М14 22 16,4 14,7 0,4 1,5 11,38 1510
USIT-M16 М16 24 18,4 16,7 0,4 1,5 13,41 1400
USIT-M18 М18 26 20,44 18,7 0,4 1,5 14,76 1275
USIT-M20 М20 28 22,5 20,7 0,4 1,5 16,76 1150
USIT-M22 М22 30 24,4 22,7 0,4 2 18,74 1100
USIT-M24 М24 32 26,4 24,7 0,4 2 20,11 1050
USIT-M26 M26 35 28,4 26,7 0,4 2 22,3 1050
USIT-M27 M27 36 29,4 27,7 0,4 2 23,3 1060
USIT-M30 M30 39 32,7 31 0,4 2 25,7 860
USIT-M33 M33 42 35,4 33,7 0,4 2 28,7 820
USIT-M36 M36 46 38,4 36,7 0,4 2 31,1 760
USIT-M42 M42 53 44,4 42,7 0,4 2 36,5 690
