Дроссель с обратным клапаном тонкой настройки Oleodinamica Marchesini VRF (настраиваемая система с обратным дросселирующим клапаном)

Дроссель с обратным дросселирующим клапаном свободно пропускает гидропоток в одну сторону и дросселирует обратный поток.

Уровень дросселирования настраивается. Регулировка потока зависит от давления и вязкости гидравлической жидкости.

Подключение дросселя с обратным клапаном в гидросистему:

  • Напрная магистраль монтируется на порты V.
  • Линия исполнительного механизма монтируется на порт С.
  • Свободная подача потока из порта V от напорной магистрали - к порту C до исполнительного устройства.
  • В обратную сторону поток регулируется.
  • Регулировка потока осуществляется посредством вращения внешней муфты: вращая по часовой стрелке интенсивность потока возрастает и наоборот.
Отрегулировав расход один раз, зафиксируйте настройку зажимной гайкой для сохранения настройки даже в условиях воздействия вибрации. В случае использования на блоках с запорными клапанами, клапан регулятора обратного потока VRF монтируется между блоком и запорным клапаном.
Дроссель с обратным клапаном VRF

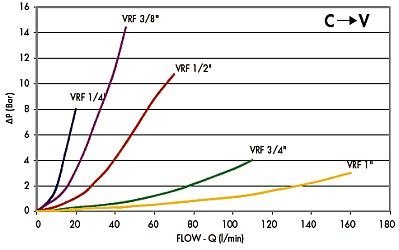

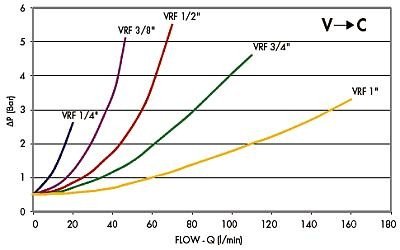

Параметры давления дросселя с обратным дросселирующим клапаном:

Код Наименование для заказа Расход max л/мин Давление max Bar Давление открытия Bar
V0540 Дроссель с обратным клапаном VRF 1/4" 20 300 0,5
V0550 Дроссель с обратным клапаном VRF 3/8" 45 300 0,5
V0560 Дроссель с обратным клапаном VRF 1/2" 70 300 0,5
V0570 Дроссель с обратным клапаном VRF 3/4" 110 250 0,5
V0580 Дроссель с обратным клапаном VRF 1" 160 250 0,5

Для монтирования дросселя с обратным дросселирующим клапаном к рукаву высокого довления применяют штуцера BSP с цилиндрической трубной резьбой и уплотнительные кольца USIT-R.

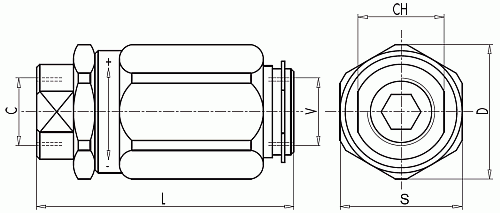

Код Наименование для заказа резьба V, С L мм S мм CH мм D мм Вес кг
V0540 Дроссель с обратным клапаном VRF 1/4" BSP 1/4" 66,5 30 19 34 0,274
V0550 Дроссель с обратным клапаном VRF 3/8" BSP 3/8" 73 32 24 36 0,330
V0560 Дроссель с обратным клапаном VRF 1/2" BSP 1/2" 80 38 27 42 0,484
V0570 Дроссель с обратным клапаном VRF 3/4" BSP 3/4" 95 46 32 51 0,824
V0580 Дроссель с обратным клапаном VRF 1" BSP 1" 109 55 41 60 1,314
